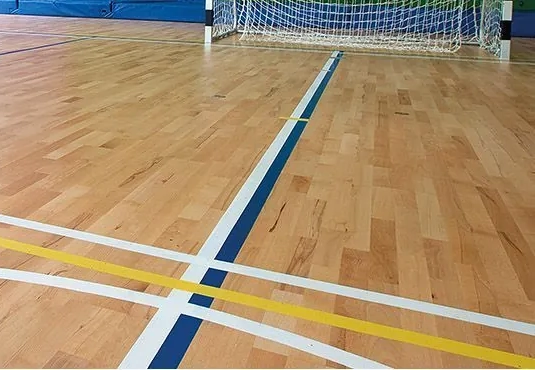

Спортивное покрытие, созданное для интенсивной эксплуатации. Оно предназначено для спортивных залов, где тренируются профессионалы, а также для любых других объектов, где занимаются как взрослые спортсмены, так и дети. Спортивные покрытия Barlinek полностью созданы из дерева. Верхний слой доски — благородная древесина лиственной породы – дуба или бука, средние же слои выполнены из хвойных пород.
Безопасность для активных
SportExtreme – это напольное покрытие, при проектировании которого главной целью была безопасность и высокое качество. Благодаря функциональности, натуральному происхождению материалов, этот пол прекрасно подойдет для спортзалов в школах и спорткомплексах. Правильно подобранная «пружинистость» SportExtreme позволяет проводить динамичные тренировки, значительно уменьшая риск получения травмы.
Покрытие SportExtreme удовлетворяет всем строгим требованиям, предъявляемым к спортивным полам Европейским стандартом EN 14 904, что подтверждают отчеты об испытаниях и Декларация соответствия. Благодаря прочности, функцио- нальности, возможности установки различных гимнастических снарядов или трибун для болельщиков и простоте в уходе спортивные покрытия SportExtreme можно встретить во многих объектах практически всех европейских стран.
ВИДЫ СПОРТИВНЫХ ПОЛОВ:
Спортивный пол бук
Спортивный пол дуб
Дополнительные преимущества
Применение деревянных спортивных полов компании Barlinek – это возможность использования профессионального спортивного покрытия мирового класса Останавливая свой выбор на этих полах, будут получены такие дополнительные преимущества использования натуральной древесины, как естественный микроклимат, ионизация, высокая эстетика и элитарность выбора.
Система спортивного покрытия SportExtreme состоит из:
- полиэтиленовой пленки толщиной мин. 0,4 мм
- системы вентиляции, проходящая под полом (для комплексов площадью свыше 400 м2)
- регулировочной шайбы для площадного нивелирования
- упругих прокладок размером 18 мм x 50 мм x 50 мм
- лаг из хвойных пород сечением 95 мм x 19 мм
- плиты 0SB3 толщиной 10 мм
- спортивной паркетной доски 2200 мм x 207 мм x 15 мм с соединением Barclick
- вентилируемого плинтуса.
Спортивная доска покрывается семью слоями лака с отверждением ультрафиолетом, обладающего высокой стойкостью к истиранию и царапинам.
Лак приспособлен для нанесения специальной разметки на полу краской или путем наклеивания. Нижнийя и средний слойдоски изготовлены из хвойных пород. Верхний слой выполнен из лиственной породы (дуб или бук) в трехполосном виде. Спортивная доска имеет класс огнестойкости Cfl-s1 – трудновоспламеняющаяся.
ХАРАКТЕРИСТИКИ СПОРТИВНОГО ПОЛА EXTREME
Трудновоспламеняемость
Спортивный лак
Прочность
Поглощение энергии
Отскок мяча
МОНТАЖ СПОРТИВНОГО ПОЛА EXTREME
Прежде чем приступать к укладке спортивного покрытия, необходимо проверить состояние стяжки. Максимальная влажность цементной стяжки должна быть на уровне 2%, а ангидритовой — 0,5%.
1. ИЗМЕРЕНИЕ ВЛАЖНОСТИ
Измерение влажности должно выполняться методом CM более точным гравиметрическим методом (фото 1). Среди подрядных компаний самым популярным является способ CM.
Карбид кальция, находящийся в специальном контейнере, под действием воды выделяет газ – ацетилен. Тот, в свою очередь, вызывает рост давления в баллоне, в котором карбид смешан с цементом из стяжки. Чем большее содержание воды в стяжке, тем сильнее реакция с карбидом.
На основании показаний манометра, прикрепленного к крышке баллона, можно определить влажность стяжки.
2. ИЗМЕРЕНИЕ РОВНОСТИ ОСНОВАНИЯ
Следующим этапом является измерение ровности стяжки. Допускаются неровности в 3 мм на полосе длиной 3 м. Для измерения можно воспользоваться лазерным уровнем (фото 2).
Если стяжка удовлетворяет всем требованиям по влажности, можно приступать к монтажу спортивного покрытия SportExtreme.
3. ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ МОНТАЖА ПОКРЫТИЯ:
- пила по дереву
- пневматический степлер, скобы 38 мм
- рулетка
- лазерный уровень
- нож для пленки, карандаш
- шуруповерт, шурупы для дерева 3,2 × 38 мм (при необходимости)
4. ГИДРОИЗОЛЯЦИЯ
После очистки цементного основания расстилаем пленку PE в качестве гидроизоляции. Отдельные полосы пленки толщиной мин. 0,2 мм укладываем внахлест ок. 20 см, а затем проклеиваем стыки скотчем. Пленку также нужно заложить на стены (фото 4), а излишек после укладки покрытия обрезать с помощью ножа. Таким образом, у нас получается герметичная гидроизоляция, предохраняющая лаги, ОБС плиту и паркетную доску от проникновения влаги.
5
После изоляции начинаем укладку несущей конструкции пола. Лиственная фанера сухобезводная сечением 18 мм x 75 мм и длиной 2000 мм. Влажность лаг должна быть порядка 10 +/- 2%. Плотность 550 -:- 750, [кг/м3 ], конструкция: нечетное количество слоев шпона (внешних, внутренних), склеенных между собой клеем на основе мочевино-формальдегидной смолы, причем волокна соседних слоев проходят под прямым углом, сорта шпона: береза, ольха, бук, класс реакции на огонь (согласно EN 13986): D-s2, d0.
Первую лагу укладываем у стены на расстоянии максимум 75 мм от оси бруска.
Следующие лаги укладываются параллельно с расстоянием между осями 500 мм. Нижние лаги всегда укладываются вдоль стены зала, которая длиннее. Лаг нижнего слоя укладываем вдоль линии без механических соединений между ними, выдерживая промежуток в 2-3 мм.
После укладки первого слоя начинаем укладывать верхний слой лаг. Межосевое расстояние в нем составляет 312,5 мм.
Лаги верхнего слоя скрепляем с лагами нижнего при помощи оцинкованных скоб длиной 38 мм. Каждое соединение лаг должно крепиться двумя скобами.
Продольное соединение верхних лаг выполняем при помощи скоб. Между торцами лаг оставляем щель 2-3 мм и каждую лагу скрепляем механически с помощью двух скоб.
Под подготовленную таким образом перекрестную конструкцию необходимо подложить упругие прокладки. Прокладки размером 15 мм x 75 мм x 75 мм изготовлены из пластика с модулем упругости при сжатии Ec = 2,85 Н/мм2 и плотностью 730 кг/м3. Упругие прокладки подкладываем под нижние лаги на 1/2 расстояния пересечениями с лагами верхнего яруса.
Прокладки крепятся к лагам двумя способами. Первый: при помощи плавкого полипропиленового клея в штифте. Второй: при помощи оцинкованных скоб длиной 38 мм, покрытых канифолью (фото). При выстреливании канифоль вследствие трения плавится, приклеиваясь к прокладке, а скоба создает механическое соединение с лагой.
В местах, где будут стоять трибуны и скамейки, лаги следует класть чаще согласно проектной документации.
Нужно помнить о механической вентиляции, если площадь покрытия превышает 400 м2. На готовое решетчатое основание можно класть плиты OSB. В процессе монтажа плит выполняем измерения ровности основания, а возможные отклонения нивелируем при помощи деревянных регулировочных шайб.
После установки всех плит OSB на деревянную конструкцию определяем центр пола и размечаем место укладки стартовой доски.
6
Перед монтажом необходимо дать доске акклиматизироваться в помещении в закрытой заводской упаковке в течение минимум 48 часов.
Паз доски крепится к плите с промежутками в 200 или 300 мм. После закрепления всей доски начинаем монтаж спортивного покрытия.
Открываем несколько упаковок с досками и перед монтажом и подбираем узор. Это позволит получить эстетичный вид покрытия.
Гребень доски крепится к плите с промежутками в 200 или 300 мм. После закрепления всей доски начинаем монтаж спортивного покрытия.
У стен и колонн оставляем около 15 мм компенсационного зазора. Он поможет доске изменять размеры под действием тепла и влажности. Уложив всю поверхность покрытия, устанавливаем плинтуса с вентиляционными отверстиями.
Все вентиляторы должны быть помещены в баттенсы и защищены металлической решеткой.
Следующим этапом является нанесение на покрытие разметки специальными красками. Далее все линии необходимо обклеить по контуру самоклеющейся бумажной лентой.
Для нанесения линий применяются одно- или двусоставные полиуретановые краски для окрашивания деревянных поверхностей. Эти краски обладают высокой стойкостью к истиранию и доступны в цветах, требуемых при разметке полей для отдельных спортивных дисциплин.
